Recupero termico nella Centrale Termica a Vapore

Gli interventi di efficientamento dei Generatori di Vapore sono molteplici, basti pensare che solo circa il 60%-65% dell’energia introdotta con il combustibile viene effettivamente utilizzata con il vapore, e che circa il 30% dell’energia fornita viene persa

 Bilancio Energetico Generatore di vapore

Bilancio Energetico Generatore di vapore

Come fare Efficientamento Energetico con il tuo Generatore di vapore industriale?

Gli obbiettivi fondamentali per rendere il tuo generatore di vapore Efficiente sono i seguenti:

  • ridurre le perdite di energia,
  • aumentare il rendimento di produzione del vapore
  • ridurre i consumi di combustibile

I primi due in particolare fanno in modo di ottenere il terzo, il quale si trasforma in riduzione di spese in bolletta di metano (o di energia elettrica se è un Generatore di vapore elettrico.

Come posso Ridurre i consumi?

Nella nostra esperienza abbiamo individuato alcuni interventi che portano subito un risparmio e non hanno bisogno di investimenti importanti. In pratica non devi sostituire il tuo generatore, fare pratiche lunghe e insicure, ma dimensionare ed installare apparecchi utili al tuo impianto per integrarsi alla produzione del generatore di vapore.

Questi interventi sono, in ordine di ritorno dell'investimento:

  • il recupero termico dal vapore di flash delle condense,
  • il recupero termico dai fumi,
  • l’ottimizzazione e la calibrazione della combustione: una buona regolazione del bruciatore e/o l’installazione (e la taratura meticolosa) di un bruciatore modulante,
  • controllo periodico degli scaricatori di condensa e delle valvole di regolazione del vapore
  • il trattamento dell'acqua di reintegro mediante osmosi inversa o demineralizzatore,
  • il recupero termico dal raffreddamento degli spurghi del Generatore di vapore.

Quando parli di Recupero Termico, cosa intendi e soprattutto come utilizzo il calore recuperato?

Il cuore degli interventi di Recupero Termico sono gli scambiatori. Questi apparecchi sono progettati da noi, uno ad uno, per garantire "la massima efficienza energetica sempre", infatti vengono dimensionati per ogni situazione, come accensione e spegnimento generatore di vapore, alta e bassa stagione, e così via.

Tutto il calore recuperato lo puoi utilizzare per

  • la produzione di acqua calda per lavaggi, per processi particolari,
  • il riscaldamento: a pavimento, radiatori o ventil degli uffici, aerotermi e termostrisce in produzione, essicatori o macchine particolari;
  • il raffrescamento: si può generare acqua refrigerata gratuitamente con il calore recuperato attraverso gli Assorbitori;
  • il pre-riscaldo dell’acqua di alimento del Generatore, per un ulteriore risparmio e per allungarne la vita (riduzione degli stress termici);
  • il pre-riscaldo dell'aria del bruciatore.

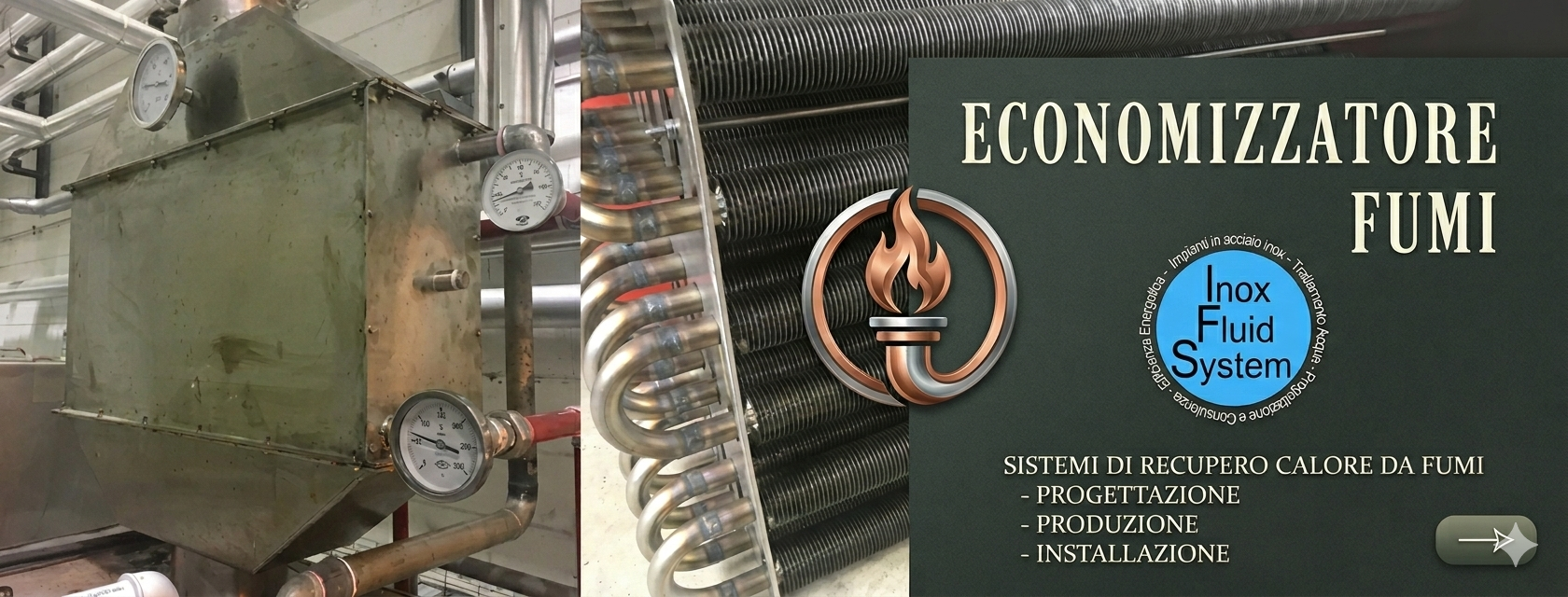

 Clicca e vieni a scoprire il mondo degli Economizzatori per recuperare il calore dei fumi

Clicca e vieni a scoprire il mondo degli Economizzatori per recuperare il calore dei fumi

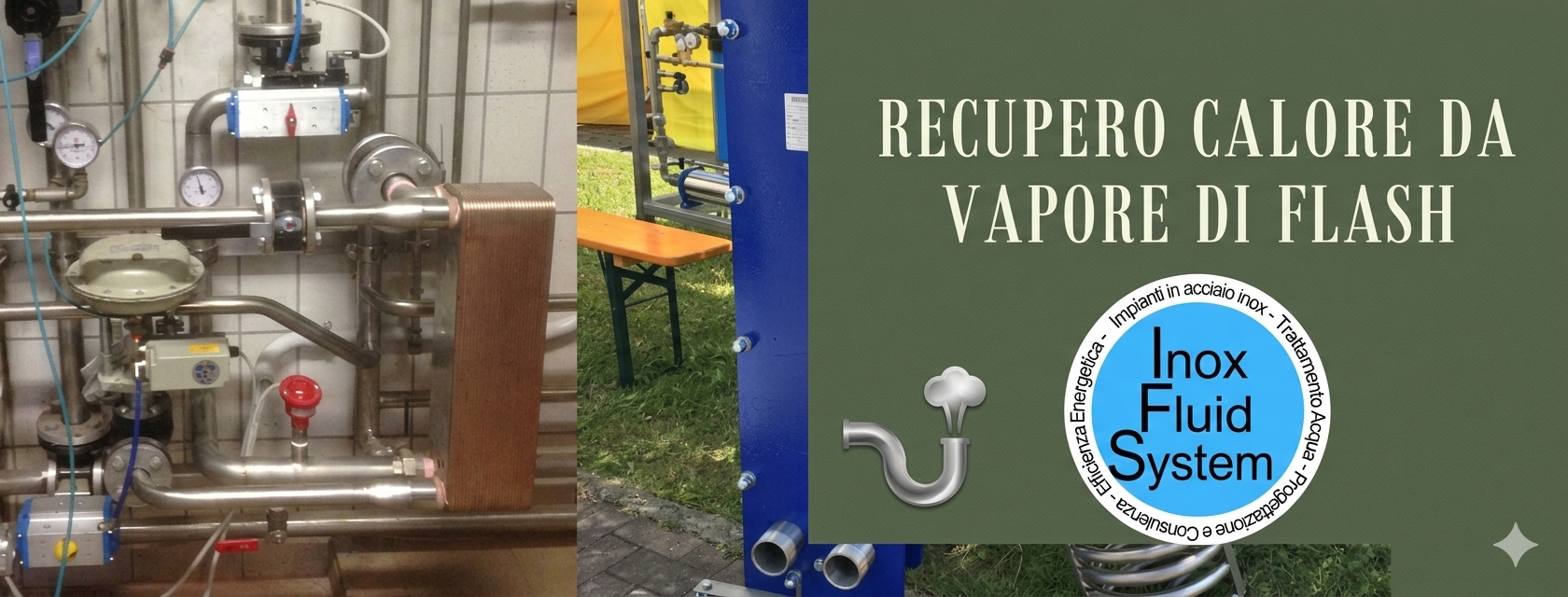

Recupero Termico da Vapore di Flash dell'impianto vapore

 Scambiatore per il recupero calore delle condense

Scambiatore per il recupero calore delle condense

Durante l’utilizzo, il vapore si raffredda e condensa alla pressione dell’impianto. Una volta condensato, viene scaricato mediante lo scaricatore di condensa ed entra nel circuito delle condense dove viene raccolto in una vasca a pressione atmosferica (non si può applicare a serbatoi termofisici o termodinamici) in attesa di ritornare nel generatore di vapore.

Tuttavia, non tutto il condensato ritorna nella vasca, ma al momento dello scarico a pressione atmosferica una parte di esso ri-evapora e viene dispersa in ambiente, è il vapore di flash. Tale fenomeno, avviene perché al momento dello scarico l’energia contenuta nel condensato è maggiore rispetto a quella dell’acqua liquida a pressione atmosferica e ciò fa si che una parte del liquido si trasformi nuovamente in vapore.

Il recupero energetico diventa interessante per i seguenti motivi:

  • si tratta di una perdita di acqua trattata che se evitata consente di risparmiare sulle spese per il trattamento dell’acqua;
  • il vapore di flash porta con sé un elevato contenuto di energia, tanto più elevato quanto più alta è la pressione dell’impianto, che dovrà essere nuovamente fornita quando l’acqua ritornerà nel generatore di vapore, con un ulteriore consumo di combustibile;
  • la portata del vapore di flash, a seconda della pressione può raggiungere anche il 10-15% della portata di massa delle condense, per cui la perdita di energia ad essa associata non è per nulla trascurabile.

Noi interveniamo installando uno scambiatore – condensatore prima della vasca delle condense in modo tale da eliminare le perdite di acqua trattata e recuperare la totalità dell’energia contenuta nel vapore di flash, condensandolo.



Recupero calore dallo spurgo del Generatore di Vapore

lo spurgo di un generatore di vapore è un’operazione obbligata sia per mantenere i parametri dell’acqua ai livelli stabiliti dalla normativa, sia per garantire la longevità e l'efficienza della caldaia. Le caratteristiche degli spurghi sono le seguenti:

  • seppur agendo per pochi secondi presentano un’elevata potenza e temperature prossime ai 100°C
  • vista l’alta temperatura e le elevate concentrazioni di minerali ed inquinanti lo spurgo dev’essere trattato prima di essere scaricato in ambiente (spesso l’Arpav impone di convogliare il fluido in una vasca e poi smaltirlo).

Il recuperatore di calore che abbiamo studiato, che progettiamo e produciamo, è uno scambiatore a serpentina, che è la tipologia più indicata, sia per la facilità di pulizia, sia per il basso rischio di intasamento. Il recupero energetico in questo caso può arrivare anche al 5%. Altro modo per risparmiare, è quello di ridurre la quantità degli spurghi installando dei sistemi di trattamento dell’acqua come l’osmosi inversa o come la demineralizzazione.
