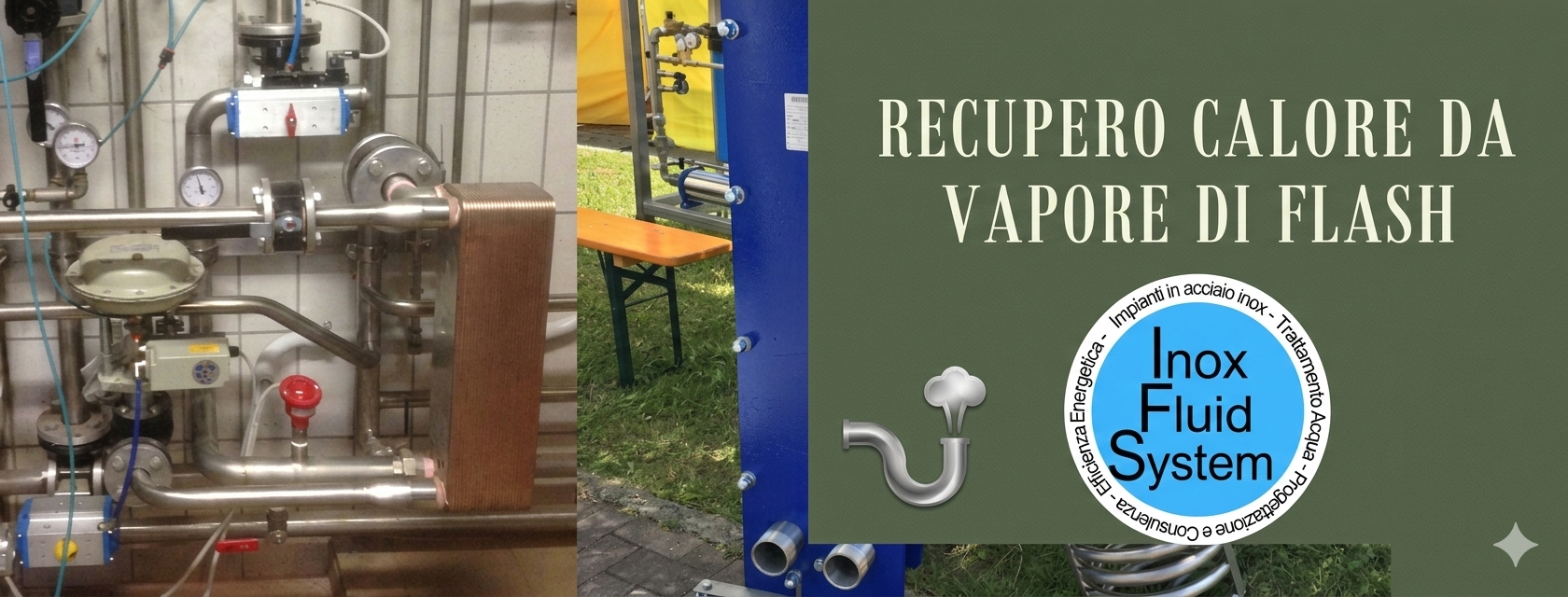

Recuperare il calore dal vapore di flash

Il vapore di flash, il fumo bianco che esce dalla vasca di raccolta condense, è calore ceduto all’ambiente che può essere utilizzato producendo energia gratuitamente

Vapore di Flash.png



Come si forma il vapore di flash?

Nel circuito del vapore, che descrivo in questo articolo, ci interessa un segmento quello tra il scaricatore di condensa e la vasca di raccolta condense. Infatti prima del vapore c’è vapore alla pressione dell’impianto. Lo scaricatore di condensa ha il compito di far passare l’acqua la quale, a monte dello scaricatore di condensa si tratta di acqua surriscaldata con la stessa temperatura del vapore. Quindi quando supero lo scaricatore di condensa, quest’acqua si trova alla pressione atmosferica ma con una temperatura più alta. A pressione atmosferica l’acqua vapore già a 100°C quindi ad una temperatura superiore tenderà a rievaporare per questo arrivata alla vasca di raccolta condense l’acqua evaporando esce dalla sfatto della vasca di raccolta condense.



Quanto si può recuperare dal vapore di flash?

Il calore sprigionato dal vapore di flash si può calcolare conoscendo alcune informazioni:

  • Portata condense

  • Pressione a monte dello scaricatore di condensa

Generalmente la potenza che si recupera dal vapore di flash è dal 20% al 30% della potenza del generatore di vapore, se il reintegro è almeno del 90%. Tale energia recuperata può essere utilizzata:

  • producendo acqua calda,

  • producendo vapore (noi lo sconsigliamo),

  • producendo acqua surriscaldata



Perché recuperare il calore dal vapore di flash conviene?

Recuperare il calore dal vapore di flash ha molte utilità:

  • le temperature del secondario possono arrivare a 95°C per l’acqua,:

  • è una fonte continua, cioè se il vapore è in circolo produrrà le condense;

  • è proporzionale alla produzione di vapore; quindi, avviene spesso che l’impianto a recupero debba adattarsi al funzionamento del generatore; ed è per questo motivo che realizziamo i nostri impianti prevedendo sistemi di gestione con PLC (programmato da noi) e installando circolatori abbinati ad inverter (quadri assemblati e gestiti da noi), in maniera da ottimizzare il funzionamento del sistema;

  • recuperare questo calore si traduce nella condensazione del vapore stesso e quindi uno degli effetti è la diminuzione dell’acqua di reintegro e di conseguenza la riduzione dei prodotti chimici;

  • raffreddare le condense portandole ad una temperatura più bassa diminuisce le manutenzioni alla pompa di alimento del generatore di vapore, che rischia meno di andare in cavitazione;

  • il risultato si vede subito: quando per produrre acqua calda per vari processi la valvola del vapore rimane chiusa oppure la caldaia non si accende e quindi il combustibile non si ‘spreca’.



Perché scegliere il sistema di Recupero Termico dal Vapore di Flash della Mardegan Fabio?

Abbiamo ideato e applicato un sistema economico ma efficace per recuperare tutto il calore disponibile dal vapore di flash delle condense.

Questo grazie ad uno scambiatore a piastre che sotto-raffredda le condense recuperando il calore portando le condense alla temperatura abbastanza bassa da evitare la cavitazione della pompa di alimento. Mediante la regolazione della portata dell’acqua si mantiene

Consumi (annui in MW) Centrale Generatore Vapore

Esempio di una lavanderia con 4 generatori di vapore per una produzione totale di 10ton/h di vapore a 10bar
